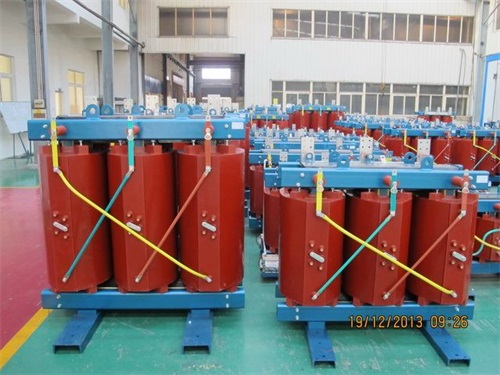

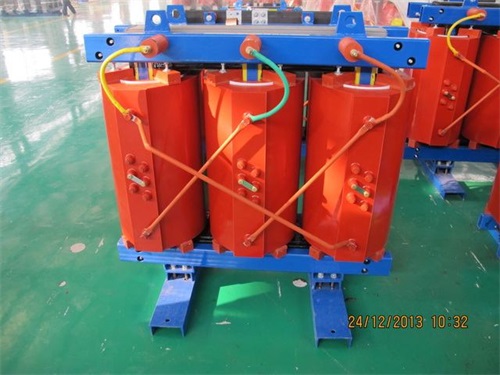

五指山SCB12-125KVA/10KV/0.4KV干式变压器

变压器型号：SCB12-125KVA/10KV/0.4KV

变压器规格：SCB12-125KVA/10KV/0.4KV

介绍摘要：　　变压器是根据电磁感应制成的。它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系。　　将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)，把变压器和用电设备连接的线圈叫作次级线圈(或副边)。当将变压器的初级线圈接到交流电源上时，铁芯中就会产生变化的磁力线。

咨询热线：137-0635-4419

产品详情：

　　变压器是根据电磁感应制成的。它由一个用硅钢片(或矽钢片)叠成的铁芯和绕在铁芯上的两组线圈构成，铁芯与线圈间彼此相互绝缘，没有任何电的联系。

　　将变压器和电源一侧连接的线圈叫初级线圈(或叫原边)，把变压器和用电设备连接的线圈叫作次级线圈(或副边)。当将变压器的初级线圈接到交流电源上时，铁芯中就会产生变化的磁力线。

　　由于次级线圈绕在同一铁芯上，磁力线切割次级线圈，次级线圈上必然产生感应电动势，使线圈两端出现电压。因磁力线是交变的，所以次级线圈的电压也是交变的。而且频率与电源频率完全相同。

　　经理论证实，变压器初级线圈与次级线圈电压比和初级线圈与次级线圈的匝数比值有关，可用下式表示：初级线圈电压/次级线圈电压=初级线圈匝数/次级线圈匝数说明匝数越多，电压就越高。因此可以看出，次级线圈比初级线圈少，就是降压变压器，相反则为升压变压器。

　　变压器档位调节：

　　调节档位时，应根据输出电压高低，调节分接开关到相应位置，调节分接开关的基本原则是：

　　当干式变压器输出电压低于允许值时，把分接开关位置由Ⅰ档调到Ⅱ档，或Ⅱ档调整到Ⅲ档。

　　当干式变压器输出电压高于允许值时，把分接开关位置由Ⅲ档调到Ⅱ档，或Ⅱ档调整到Ⅰ档。

　　调节档位后，用直流电桥测量各项绕组直流电阻值，检查各绕组之间电阻值相差大于2%，必须重新调整，否则运行后，动静触头会因接触不好而发热，甚至放电，损坏干式变压器。

　　铁心的作用是加强两个线圈间的磁耦合。为了减少铁内涡流和磁滞损耗，铁心由涂漆的硅钢片叠压而成;两个线圈之间没有电的联系，线圈由绝缘铜线(或铝线)绕成。一个线圈接交流电源称为初级线圈(或原线圈)，另一个线圈接用电器称为次级线圈(或副线圈)。
